[Data Modeling] 7. Identifying Relationships

Relationships(관계)



1. 특징

- 두 엔터티간의 이름이 지정된 중요한 연관성(업무 규칙)

   인스턴스 사이의 논리적인 연관성

- 존재의 형태나 행위로서 연관성이 부여됨

  예) 부서 ------ 사원 : 존재

        고객 ------ 주문 : 행위

- 항상 양방향 관계

   양쪽 관계에 이름을 지정

- 두 엔터티 간의 관계는 여러 개가 있을 수 있음

  예) 사람 ------ 직업 : 근무 중(have)

        사람 ------ 직업 : 지원 중(apply)



2. 관계정의서 작성

	고객	부품	주문	창고
고객	-	-	요청한다.	-
부품	-	-	구입된다.	저장한다.
주문	요청된다.	발주한다.	-	-
창고	-	저장한다.	-	-

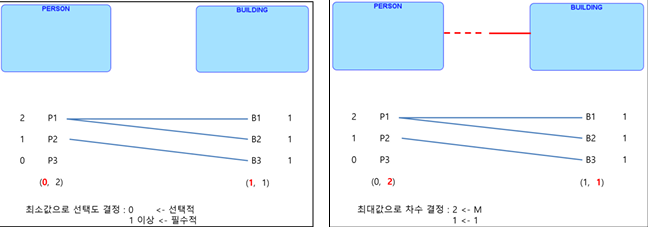

3. 발견

1) 각 엔터티가 다른 엔터티와 연관있는지 확인

2) 있으면 다음을 결정

  (1) 이름

  (2) 차수(Cardinality) : 1:1, 1:M, M:M

  (3) 선택성(Optionality)

      필수관계: 모든 인스턴스가 반드시 관계를 가짐

      선택관계: 모든 인스턴스가 반드시 관계를 갖는 것은 아님, Null 허용









4. 관계 읽기







5. Baker vs IE(Information Engineering)
